Enkel kartframställning med ggplot2 och Simple Features (SF)
Jag är absolut ingen GIS-expert, men då och då behöver jag redovisa statistik på en karta. Sedan några år tillbaka har det blivit betydligt enklare i R i och med att Simple Features lancerats och fått stöd i ggplot2 och i dplyr.
Vad är då sf? Sf är ett sätt att beskriva geografier som streck, punkter, polygoner m.m. Det som gör det hela speciellt trevligt att jobba med är att den geografiska informationen kopplas till data genom att den lagras i en listkolumn i en vanlig dataframe. En karta över alla Sveriges kommuners befolkning lagras som en dataframe med 290 rader + en listkolumn med geografiska data för varje kommun. Vi kan tänka oss att varje rad består av tre kolumner: Kommunkod och befolkning, men sist ligger även en list-kolumn (vanligtvis med namnet geometry). Eftersom det i grunden är en vanlig dataframe (fast med pålagd geografisk information) så kan den - nästan - hanteras som vilken dataframe som helst.
Det jag tycker är den riktigt stora fördelen är att ggplot2 och dplyr har stöd för sf. Ovan nämnda sverigekarta kan göras om den till en skånekarta genom ett enkelt filter-kommando i dplyr: filter(df_sverigekarta, substr(kom_kod, 1, 2) == “12”) - vilket tolkas som att man väljer alla kommuner vars kommunkod börjar med “12”, vilket innebär att de ligger i Skåne. Resultatet är en dataframe med 33 rader med en tillhörande geometry-kolumn. Geometry-kolumnen är “sticky”, dvs den behöver inte aktivt väljas utan hänger med i alla beräkningar.
För att ha något att börja med så startar vi med att ladda hem en karta över alla Sveriges kommuner från SCB. Kartan är ganska hårt generaliserad och därmed ganska liten (< 200 Kb), så den tar inte så stor plats på hårddisken. Kartan hamnar i en katalog med namnet map_kom i arbetskatalogen.
library(dplyr)
library(tidyr)
library(ggplot2)
library(sf)
library(pxweb)
library(scales)
library(magrittr)
library(janitor)
download_map <- TRUE
# Don't download the map if it allready exists or if download_map is set to FALSE
if (!file.exists("map_kom/Kommun_Sweref99TM_region.shp") & download_map) {
# Laddar hem kartfiler från SCB
temp <- tempfile()
download.file("https://www.scb.se/contentassets/3443fea3fa6640f7a57ea15d9a372d33/shape_svenska.zip",temp)
# Packar upp filerna med kommunkartan i working directory
unzip(temp, files = "KommunSweref99TM.zip", exdir = paste0(getwd(),"/map_kom"))
unzip(zipfile = paste0(getwd(), "/map_kom/KommunSweref99TM.zip"),
exdir = paste0(getwd(), "/map_kom"))
# Tar bort tempfile
unlink(temp)
# Tar bort zip-arkivet med kommunkartan
file.remove("map_kom/KommunSweref99TM.zip")
}Nästa steg är att läsa in kartan i en dataframe med hjälp av funktionen st_read(). Kartan ligger lagrad som en shape-fil, men konverteras automatiskt till sf-format när den läses in med st_read (nästan alla funktioner i sf-paketet kan kännas igen genom att de börjar med “st_”). När vi läser in kartfilen i R så dyker det upp lite information om kartan. Vi ser till exempel vad kartfilen som läses in heter, vilken typ av geometrier den innehåller och vilken projektion kartan har. Här ser vi till exempel att koden för kartprojektionen är 3006. Om man behöver ange projektion till en karta så är det bra att veta att den vanligaste kartprojektionen för svenska kartor är sweref99, vilken har koden 3006. Google använder sig av en projektion som heter WSG84 och har koden 4326.
dfkom <- st_read("map_kom/Kommun_Sweref99TM_region.shp")## Reading layer `Kommun_Sweref99TM_region' from data source `C:\Users\chris\Documents\R\clblog\content\post\map_kom\Kommun_Sweref99TM_region.shp' using driver `ESRI Shapefile'
## Simple feature collection with 290 features and 2 fields
## geometry type: MULTIPOLYGON
## dimension: XY
## bbox: xmin: 277247.6 ymin: 6133891 xmax: 917271.4 ymax: 7669870
## projected CRS: SWEREF99 TMVi gör om variablerna från factor till character och döper om variablerna så att vi slipper stora bokstäver (Jag tycker det är hopplöst och hålla rätt på variabelnamn med blandade stora och små bokstäver. För mig är det dessutom icke-intuitiva namn. Jag skulle inte döpa en variabel till KnKod utan till komKod om jag skulle köra camel-case… men det är naturligtvis en personlig preferens.)
dfkom <- mutate_if(dfkom, is.factor, as.character)
# Fixa till variabelnamnen så att de blir lite enklare att skriva och komma ihåg
dfkom <- dplyr::rename(dfkom, kom_kod = KnKod, kommun_namn = KnNamn)Nu har vi förhoppningsvis lyckats få in en kommunkarta i R. Nu laddar vi även hem lite sysselsättningsdata från SCB som vi kan ha att leka med. Vi använder oss av pxweb-paketet som beskrivit i ett tidigare inlägg. För att få varibelnamn som R accepterar så använder vi oss även av paketet “janitor” som har en “clean_names”-funktion som tar bort prickarna över svenska bokstäver, ersätter blanksteg med understreck och gör om stora bokstäver till små. Till slut separerar vi kommunkoden från kommunnamnet så att de hamnar i separata kolumner.
library(dplyr)
library(tidyr)
library(pxweb)
library(janitor)
dfsys <-
pxweb::get_pxweb_data(url = "http://api.scb.se/OV0104/v1/doris/sv/ssd/AM/AM0207/AM0207K/DagSNI07KonK",
dims = list(Region = c('*'),
SNI2007 = c('*'),
Kon = c('*'),
ContentsCode = c('AM0207I6'),
Tid = c('2016')),
clean = TRUE)
dfsys <- dplyr::mutate_if(dfsys, is.factor, as.character)
dfsys <- janitor::clean_names(dfsys)
dfsys <- dfsys %>%
separate(region,
c("kom_kod", "kommun_namn"),
sep = "\\s",
extra = "merge")Nu har vi fått fram en karta som ligger i dfkom och en dataframe med sysselsättning per kommun för 2016 som ligger i dfsys. Nu ska vi reducera antalet dimensioner i sysselsättningstabellen. Vi kommer inte att använda oss av kön eller näringsgren så vi tar bort de dimensionerna och aggregerar data så att vi får en siffra över total sysselsättning per kommun. Vi sparar dataframen i dfsys_tot.
dfsys_tot <- dfsys %>%
select(kom_kod, ar = tid, ant_sys = values) %>%
group_by(kom_kod, ar) %>%
summarise(ant_sys = sum(ant_sys, nna.rm = TRUE)) %>%
ungroup()Nu har vi laddat hem både en karta och data, så nu kan vi äntligen börja testa lite kartritning! Till att börja med ser vi till att slå samman dfkom med dfsys, vilket vi gör med dplyrs left_join-funktion:
dfkom <- dfkom %>%
left_join(dfsys_tot, by = "kom_kod")Notera att dfkom nu har en ny kolumn med antal sysselsatta (ant_sys) som hämtats från dfsys:
# dfkom
# Simple feature collection with 290 features and 4 fields
# geometry type: MULTIPOLYGON
# dimension: XY
# bbox: xmin: 277247.6 ymin: 6133891 xmax: 917271.4 ymax: 7669870
# epsg (SRID): 3006
# proj4string: +proj=utm +zone=33 +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +units=m +no_defs
# First 10 features:
# kom_kod kommun_namn ar ant_sys geometry
# 1 0114 Upplands Väsby 2016 15492 MULTIPOLYGON (((665740.7 65...
# 2 0115 Vallentuna 2016 8987 MULTIPOLYGON (((682869.5 66...
# 3 0117 Österåker 2016 10883 MULTIPOLYGON (((702182.4 66...
# 4 0120 Värmdö 2016 12216 MULTIPOLYGON (((697991.6 65...
# 5 0123 Järfälla 2016 26079 MULTIPOLYGON (((658883.7 65...
# 6 0125 Ekerö 2016 8994 MULTIPOLYGON (((658561.5 65...
# 7 0126 Huddinge 2016 45145 MULTIPOLYGON (((674526.6 65...
# 8 0127 Botkyrka 2016 25557 MULTIPOLYGON (((663734.1 65...
# 9 0128 Salem 2016 3136 MULTIPOLYGON (((652026.2 65...
# 10 0136 Haninge 2016 28480 MULTIPOLYGON (((690235.4 65...Nu skapar vi en kolumn med centroider (“mittpunkter”) i dfkom. Det gör vi med sf-funktionen st_centroid. Centroiderna ska vi senare använda för att lägga ut storleksproportionella cirklar på kommunkartan. Vi behöver inte ange projektion eftersom centroiderna “ärver” projektionen från kommunpolygongerna.
dfkom$centroider <- st_centroid(dfkom$geometry)Innan vi börjar rita kartor väljer vi ut enbart de kommuner som finns i Skåne så att vi får en hanterligare karta att arbeta med:

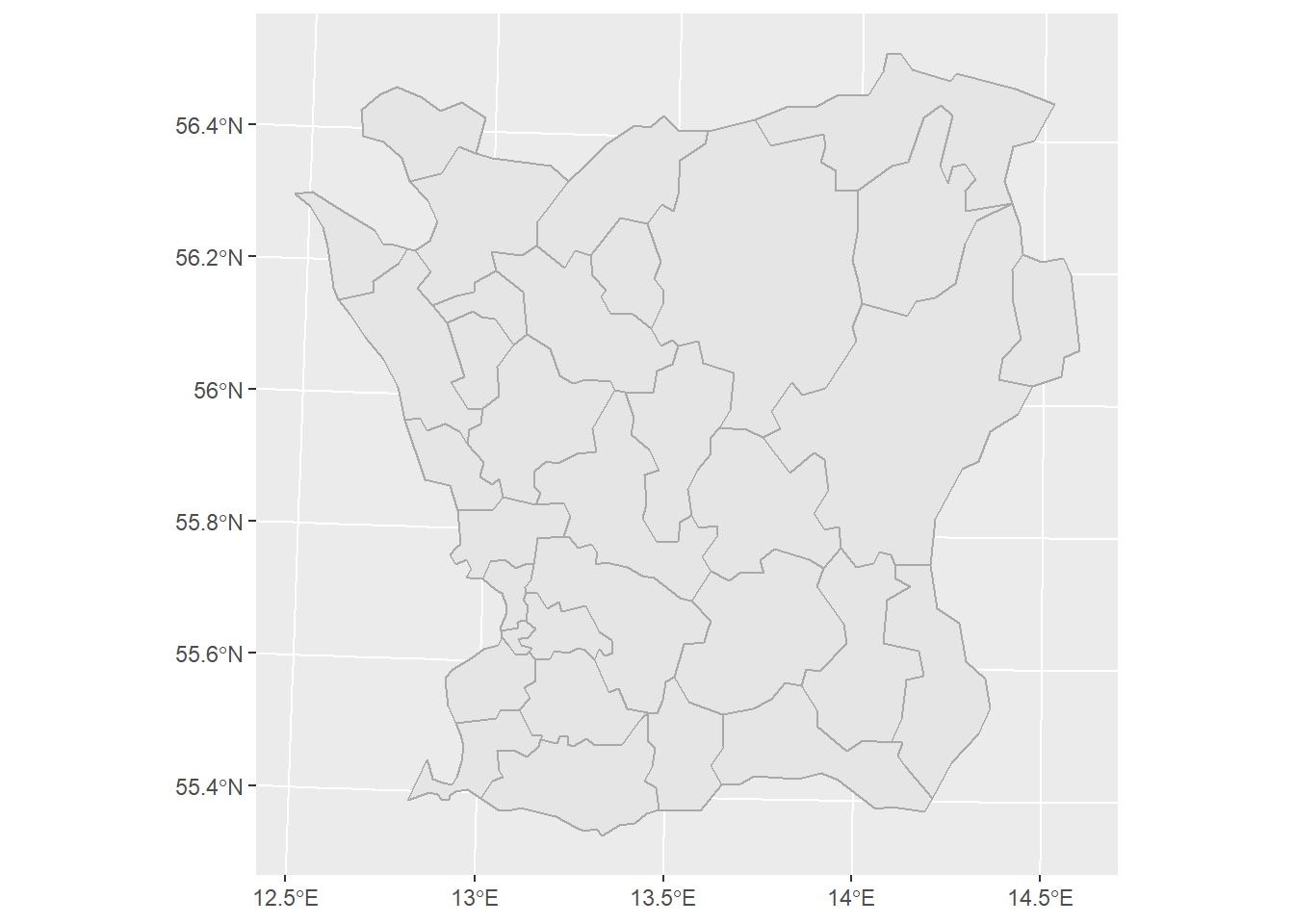

dfkom_skane = filter(dfkom, substr(kom_kod, 1, 2) %in% c("12"))Nu är det dag att börja rita kartor med R! Sedan version 3.0 är ggplot2 anpassat för att hantera kartor i sf-format och det finns ett geom_sf för att hantera sf-filer. Vi börjar med att bara rita ut en kommunkarta:
# Rita karta med storleksproportionella cirklar
p <- ggplot(data = arrange(dfkom_skane, desc(ant_sys))) +
geom_sf(aes(geometry = geometry),
colour = "darkgrey")
p

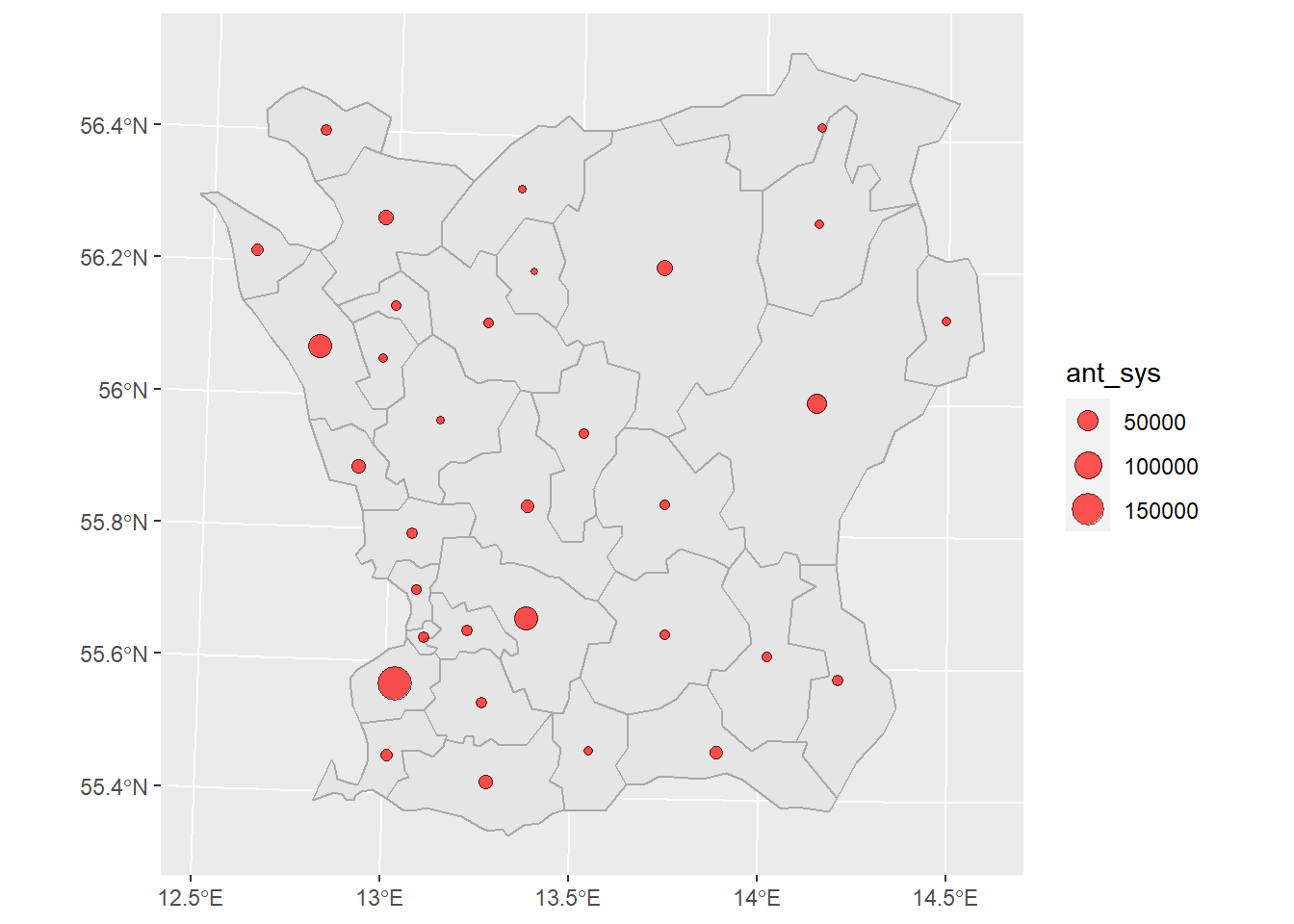

Som nästa steg lägger vi på storleksproportionella cirklar för att illustrera antal sysselsatta i varje kommun. Även det görs med geom_sf, men eftersom vi den här gången anger kolumnen med cenroider som geometry så förstår ggplot2 att det den här gången ska ritas upp cirklar:
p <- p +
geom_sf(aes(geometry = centroider, size = ant_sys),
shape = 21,
fill = "red",
alpha = 2/3,
colour = "black",
show.legend = "point")
p

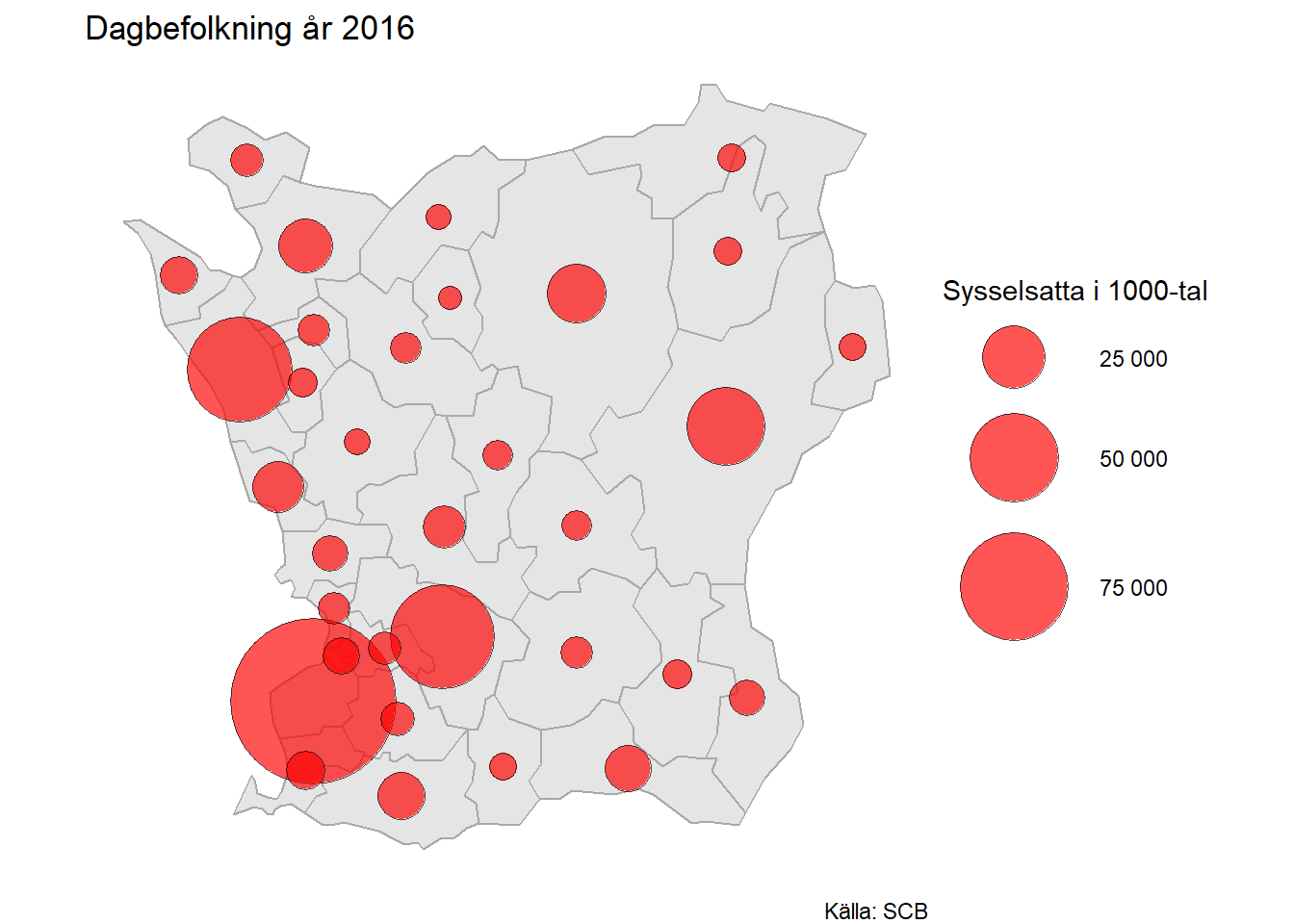

Kartan ser någorlunda ut, men går att snygga till. Vi kan börja med att öka storleken på den största cirkeln till 30 punkter. Vi kan även ta bort rutnätet och axlarna genom att använda theme_void().
# Rita karta med storleksproportionella cirklar
library(scales)
p <- ggplot(data = arrange(dfkom_skane, desc(ant_sys))) +
geom_sf(aes(geometry = geometry),
colour = "darkgrey") +
geom_sf(aes(geometry = centroider, size = ant_sys),
shape = 21,
fill = "red",
alpha = 2/3,
colour = "black",
show.legend = "point") +
scale_size_area(name = "Sysselsatta i 1000-tal", max_size = 30,
labels = scales::comma_format(accuracy = 1, big.mark = " "),
breaks = c(25000, 50000, 75000)) +
theme_void() +
labs(
title = "Dagbefolkning år 2016",
caption = "Källa: SCB"
) +
guides(size = guide_legend(title.position = "top"))
p
Personligen gillar jag inte ggplots teckenförklaring för cirklar. Jag tycker att den ser ful ut och dessutom är skrymmande. Jag föredrar att ange absolutvärden för cirklarna direkt på kartan.

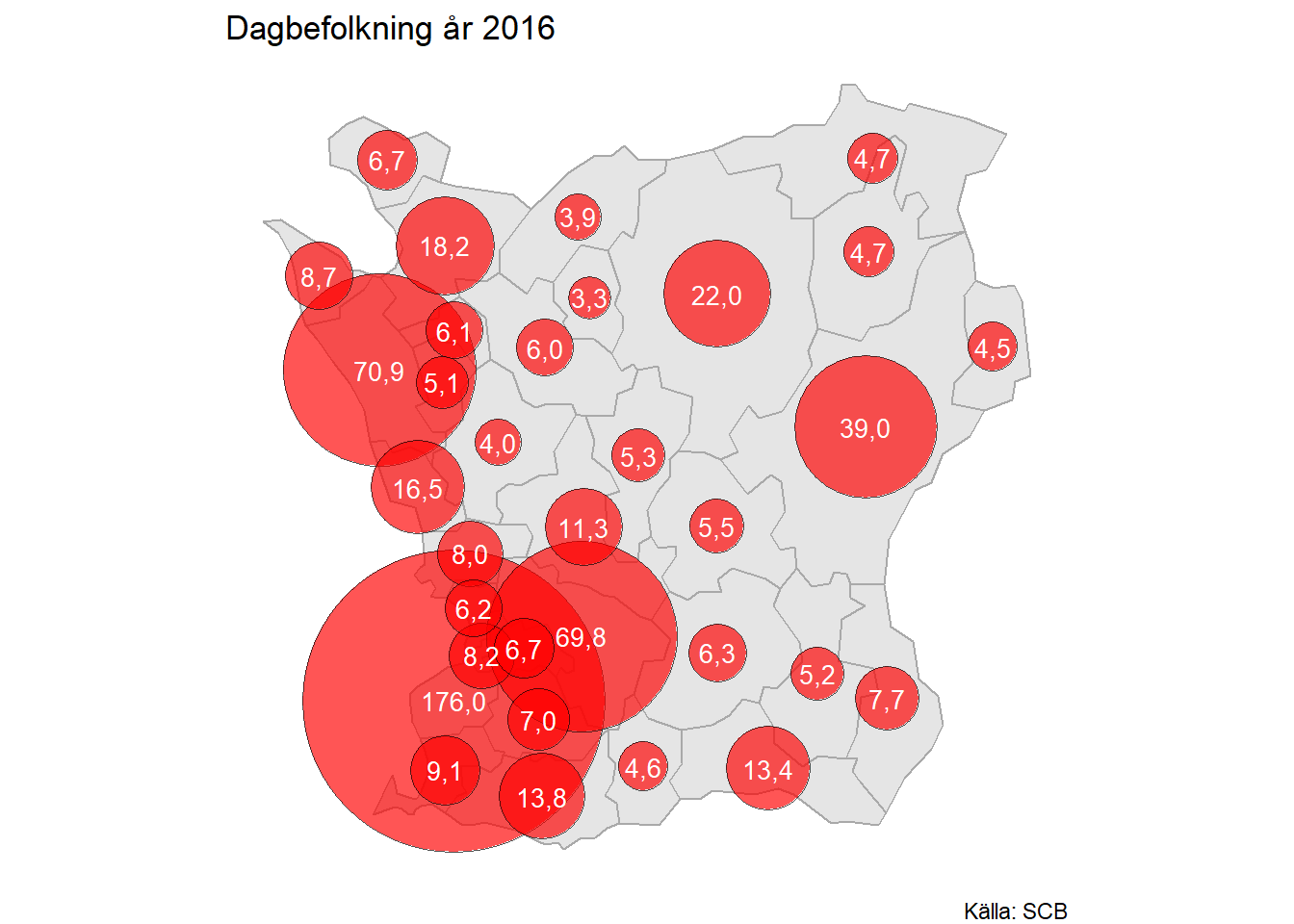

Vi tar bort därför bort teckenförklaringen och lägger istället in värdena i tusental i varje cirkel med hjälp av geom_sf_text. Vi ökar även storleken på cirklarna så att siffrorna som vi lägger in på kartan ryms inom cirklarna. Kartan behöver visas i lite större storlek än här, annars blir cirkeln för Malmö väl stor, men i övrigt är det en rätt ok karta.
p <- p +
geom_sf_text(aes(geometry = centroider, label = number(ant_sys, accuracy = 0.1, scale = 0.001, decimal.mark = ",")),
colour = "white",
size = 3.5) +
scale_size_area(max_size = 55) +
theme(legend.position = "none",
panel.grid = element_line(colour = 'transparent'))
p
… och nu till det riktigt coola med sf
Som jag skrev i början så är en sf-karta bara en vanlig dataframe med en ytterligare list-kolumn med geometriska data. Det innebär att geografin följer med när vi aggregerar data. Om vi aggregerar upp en dataframe med sysselsatta per kommun till länsnivå så aggregeras även polygonerna!
Den tidigare skapade dataframen dfkom innehåller bland annat variablerna kom_kod och ant_sys. Vi kan använda dem för att ta fram en länskarta med antal sysselsatta:
dflan <- dfkom %>%
mutate(lan_kod = substr(kom_kod, 1 ,2)) %>%
group_by(lan_kod) %>%
summarise(ant_sys = sum(ant_sys, rm.na = TRUE)) %>%

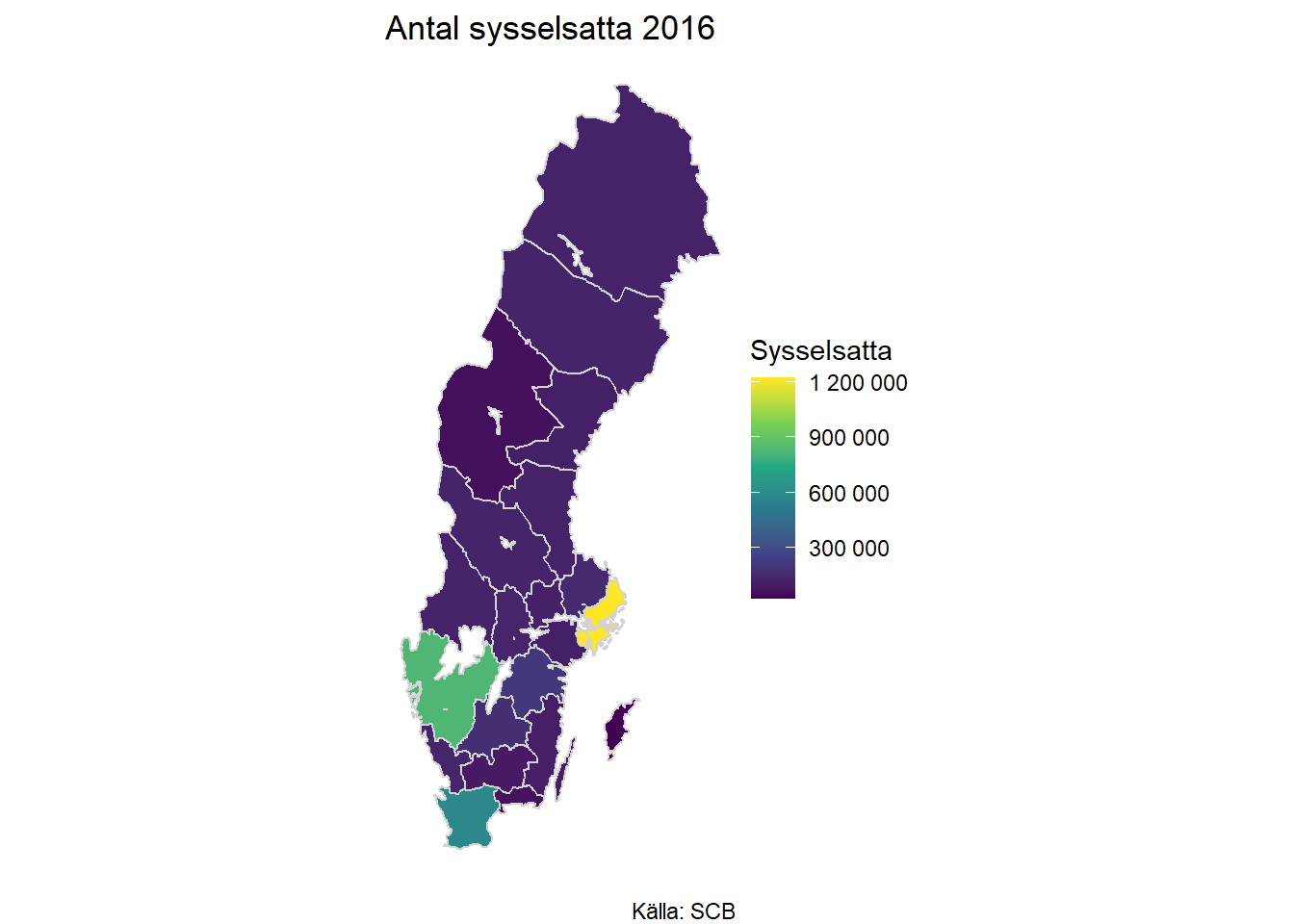

ungroup()Resultatet blir en dataframe med tre kolumner: lan_kod, ant_sys och geometry. dataframen innehåller 21 rader, dvs en rad för varje län. Vi gör en enkel koropletkarta som visar att vi verkligen fick fram en länskarta genom att aggregera värdena.
p <- ggplot(data = dflan) +
geom_sf(aes(geometry = geometry, fill = ant_sys),
colour = "lightgrey") +
scale_fill_viridis_c(labels = scales::comma_format(accuracy = 1,
big.mark = " ",
decimal.mark = ",")) +
theme_void() +
theme(panel.grid = element_line(colour = 'transparent')) +
labs(
title = "Antal sysselsatta 2016",
fill = "Sysselsatta",
caption = "Källa: SCB"
)
p
Det här var bara en ytterst översiktlig introduktion till sf. Det finns utmärkt dokumentation som följer med sf-paketet. Om man läser den för man en snabb introduktion till sf.
I en kommande post tänker jag skriva om hur man anger buffertzoner m.m. i sf.
